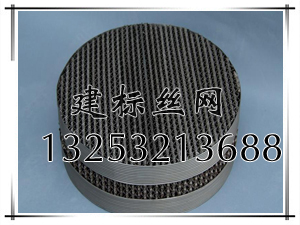

丝网波纹填料 是规整填料发展的一个重要里程碑,这种填料由压成波纹的丝网片排列而成,波纹片倾角30°或45°,相邻两波纹片方向相反,在塔内填装时,上下两盘填料交错90°叠放。具有高效、压降低和通量大的优点,产品有BX、CY型,常用于难分离和热敏性物系的真空精馏,常压精馏和吸引过程。
型号 | 峰高mm | 比表面积m2/m3 | 理论板数1/m | 空隙率% | 压力降Mpa/m | F因子m/s (kg/m 3 )0.5 |
CB700Y | 4.5 | 700 | 5-7 | 85 | 9.3×10 -4 | 3 |
CB500Y | 6.3 | 500 | 3-4 | 93 | 2.3×10 -4 | 2.6 |
CB250Y | 12 | 250 | 2.5-3 | 97 | 3.0×10 -4 | 2 |
刺孔波纹填料 是将金属薄板先辗压出密度很高的小刺孔再压成波纹板片组装而成的规整填料,由于表面特殊的刺微孔结构,提高了填料的润湿性能,并能保持金属丝网波纹填料的性能。
型号 | 峰高mm | 比表面积m2/m3 | 理论板数1/m | 空隙率% | 压力降Mpa/m | F因子m/s(kg/m 3 )0.5 |
CY700 | 4.3 | 700 | 8-10 | 87 | 4.5-6.5×10 -4 | 1.3-2.4 |
BX500 | 6.3 | 500 | 4.5-5.5 | 95 | 3.0×10 | 2 |
孔板波纹填料 是在金属薄板表面孔、轧制小纹、大波纹最后组装而成的规整填料,具有阻力小、气液分布均匀、效率高、通量大、放大效应不明显等特点,应用于负压、常压和加压操作。
型号 | 峰高mm | 比表面积m2/m3 | 理论板数1/m | 空隙率% | 压力降Mpa/m | F因子m/s (kg/m 3 )0.5 |
SM125 | 24 | 125 | 1-1.2 | 98.5 | 1.5×10 -4 | 3 |
SM250 | 12 | 250 | 2-3 | 97 | 1.5-2×10 -4 | 2.6 |
SM350 | 8 | 350 | 3.5-4 | 95 | 1.5×10 -4 | 2 |
SM450 | 6.5 | 450 | 4-4.5 | 93 | 1.8×110 -4 | 1.5 |
